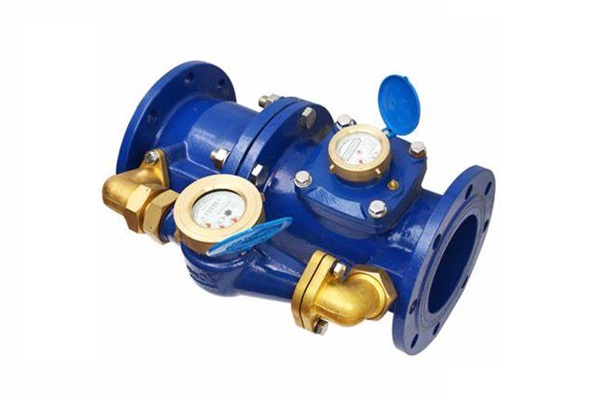

復式水表的原理及特點

　　我們知道，傳統的單一口徑水表在面對大流量和低流量交替出現的情況時，往往難以兼顧，尤其是在非連續性大流量供水場合下，容易導致水資源的浪費。復式水表作為一種創新性的計量設備，以其獨特的設計，解決了這一難題。下面江北水表廠的小編將詳細為您介紹復式水表的工作原理及其主要特點。

　　原理說明

　　復式水表的核心設計理念在于通過一套自動化的流量轉換控制機制，實現對不同流量情況下的精準計量。該系統由兩個主要部分組成：一個是大口徑的主水表，另一個是小口徑的副水表。這兩部分通過流量轉換控制閥連接在一起，當水流經過水表時，控制閥會根據水流的實際大小自動切換，決定水流是僅通過副表還是同時通過主表和副表。

　　當用水量較小時，流量轉換控制閥會保持關閉狀態，此時所有通過的水流僅由副表進行計量，而主表則不參與計量。一旦用水量上升到某一閾值(QX2)，流量轉換控制閥將自動開啟，使得水流同時通過主表和副表進行計量。當用水量再次下降到另一設定值(QX1)以下時，控制閥會重新關閉，恢復由副表單獨計量的狀態。通過這種方式，復式水表能夠充分發揮大小水表各自的計量功能，確保在不同流量條件下都能獲得準確的數據。

　　復式水表的計量讀數由兩個獨立的計數器記錄，最終的總體積是主表與副表讀數之和。這一設計特別適用于那些用水峰谷變化頻繁的場合，如住宅小區、學校、工廠等，有助于解決大口徑水表在低流量狀態下無法有效記錄用水量的問題。

　　特點介紹

　　1.壓力損失小

　　對于口徑在DN80至200之間的復式水表，其壓力損失不超過0.04MPa。這意味著在不影響正常供水的前提下，供水企業的運營成本得以降低，有助于實現節能減排的目標。

　　2.計量范圍廣

　　復式水表的計量范圍覆蓋了從副表的小流量到主表的大流量，量程比可達1250至3000。這種寬泛的測量范圍使得水表能夠適應多變的用水環境。

　　3.始動流量極小

　　在不同口徑的復式水表中，通過選用節水型小口徑水表，可以將始動流量降低至極低水平。例如，DN80、100、150的復式水表始動流量可以低至2 l/h，而DN200的復式水表始動流量也可低至3 l/h。這一特性有效避免了傳統大口徑水表在低流量狀態下的計量盲區。

　　4.結構新穎

　　新型復式水表采用了插入可拆式的機芯和流量轉換控制閥設計，便于維修和清潔。控制閥采用磁力硅橡膠墊銅閥門組合件，密封效果良好，不易因水中雜質而受損。

　　5.互換性強

　　設計時充分考慮到了與現有水表的兼容性，DN80至200的復式水表長度與原有的水平旋翼式水表相當，可以直接替換原有設備，無需進行額外的改造。

　　作為一種新型的計量器具，復式水表以其獨特的工作原理和多項優勢，在非連續性大流量供水場合展現出巨大的應用潛力。通過精確的計量和高效的管理，不僅提高了水資源的利用率，也為用戶帶來了更優質的用水體驗。
